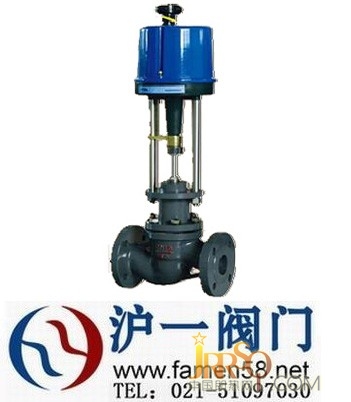

SZDLP、SZDLM型电子式电动单座套筒调节阀、接受调节仪表来的直流电流信号，改变被调介质流量，使被控工艺参数保持在给定值。广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。
电子式电动套筒调节阀系列产品公称通径由20至300mm，公称压力有1.6、4.0、6.4MPa,接受信号为0～10mA.DC或4～20mA.DC,使用温度范围由-40℃～450℃。其中电动单座调节阀适用于压差较小，介质粘度较大或稍有颗粒杂质场合；电动套筒调节阀适用于压差较大且泄漏量较大的场合。
【电子式电动单座套筒调节阀主要零件材料】
阀体、阀盖：HT200、ZG230—450、ZG1Cr18Ni9Ti
阀 芯：1Cr18Ni9Ti、司钛莱合金堆焊、增强聚四氟乙烯
填 料：聚四氟乙烯、柔性石墨、不锈钢波纹管
推杆、衬套：2Cr13
垫 片：橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
【电子式电动单座调节阀主要技术参数】
|
公称通径DN
（mm）
（阀座直径dn） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| (10) |
(12) |
(15) |
(20) |
额定流量
系数Kv |
直线 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1100 |
1760 |
| 等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
| 额定行程L（mm） |
10 |
16 |
25 |
40 |
60 |
100 |
| 公称压力PN（MPa） |
1.6、4.0、6.4 |
| 固有流量特性 |
直线、等百分比 |
| 固有可调比R |
50：1 |
允许
泄漏量 |
单座 |
硬密封：Ⅳ级、软密封：Ⅵ级 |
| 套筒 |
硬密封：Ⅱ级、软密封：Ⅵ级 |
| 工作温度t（℃） |
-20～200、-40～250、-40～450、-60～450 |
| 信号范围（mA.DC) |
0～10、4～20 |
| 电源电压 |
220V、50Hz |
| 作用方式 |
故障时：全关、全开、自锁位 |
产品订货须知：
一、1.电子式电动套筒调节阀产品名称与型号、公称压力、公称通径、连接法兰标准、阀体材质、额定流量系数、工作介质、介质温度。
2.电子式电动套筒调节阀是否带附件以便为您正确选型.
二、若已经由设计单位选定沪一阀门电子式电动套筒调节阀型号，请按电子式电动套筒调节阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的沪一阀门专家为您审核把关。
感谢您访问我们的网站【http://www.famen58.net】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
|
